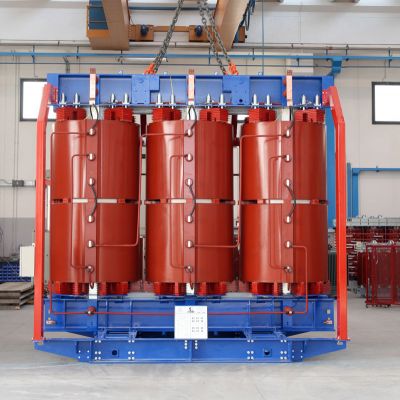

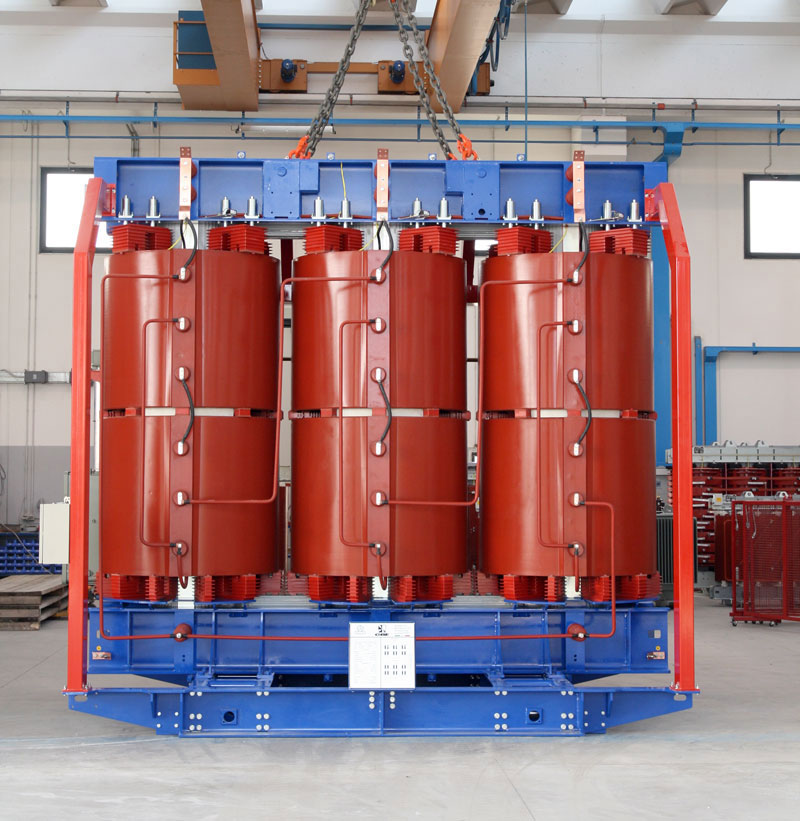

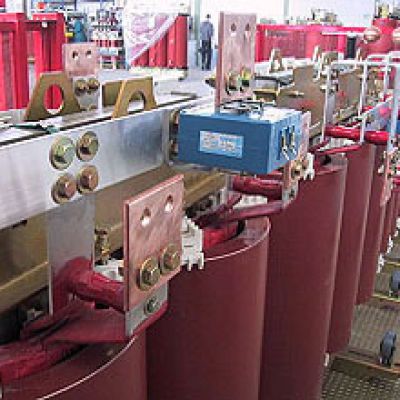

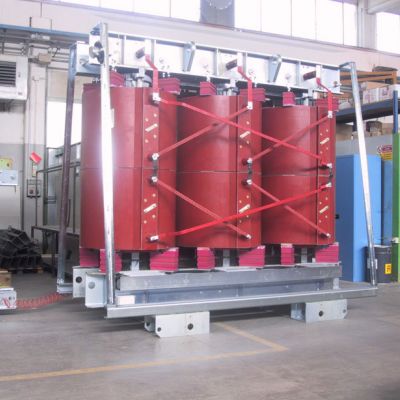

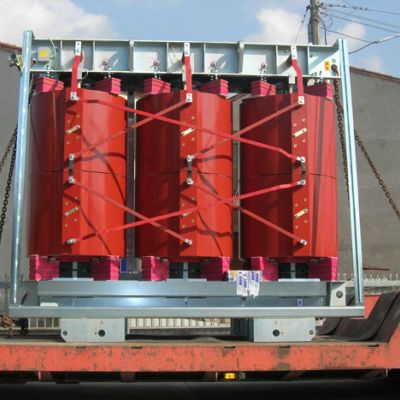

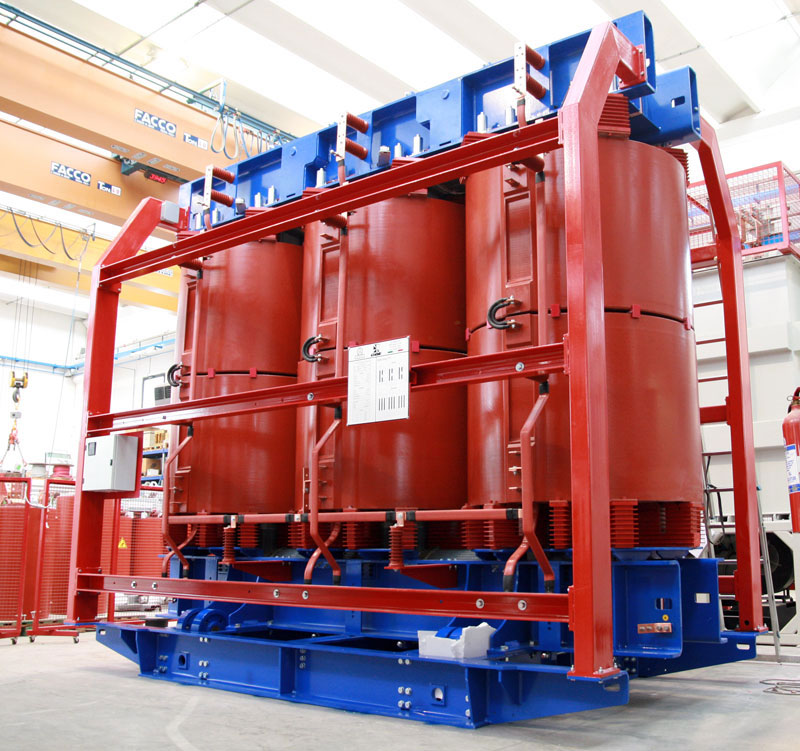

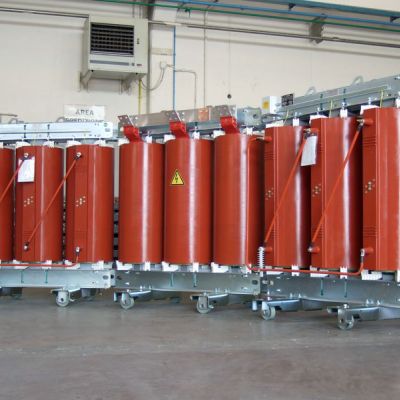

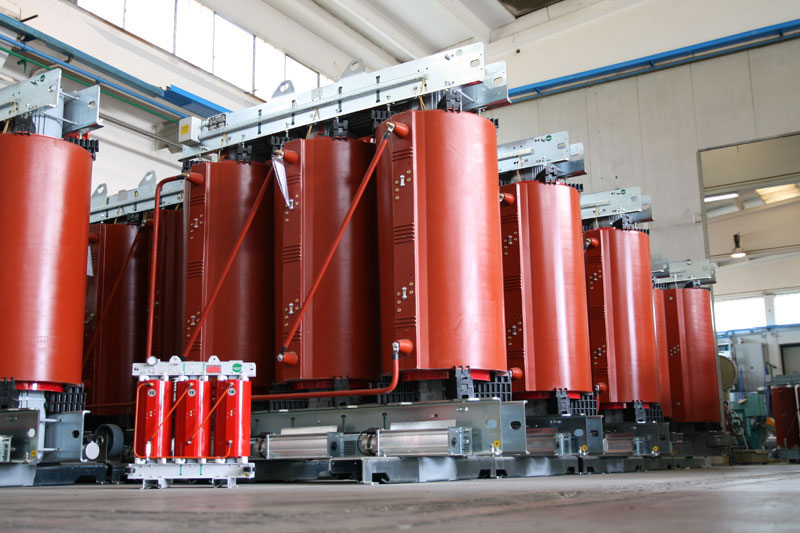

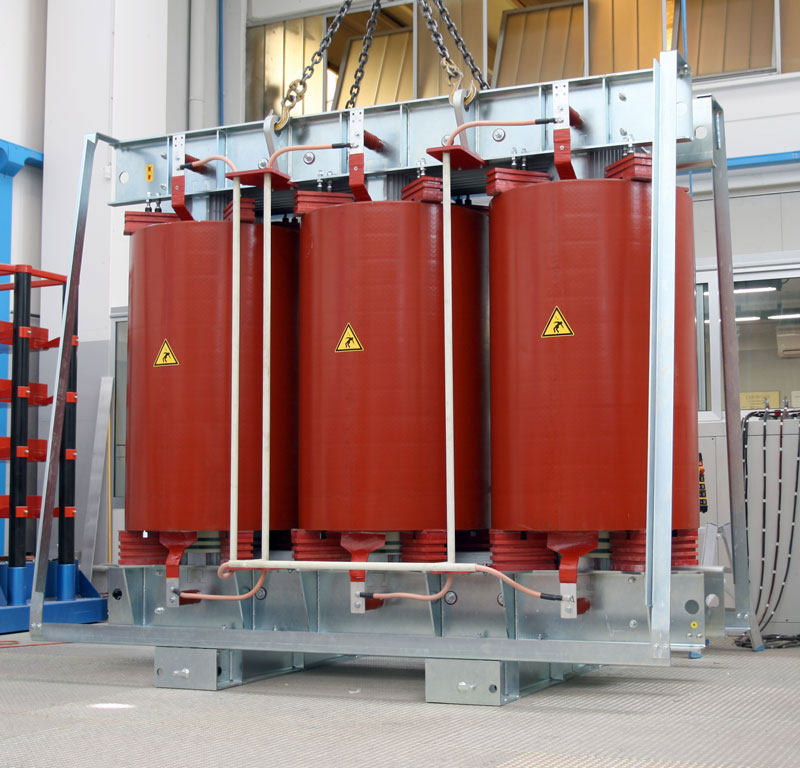

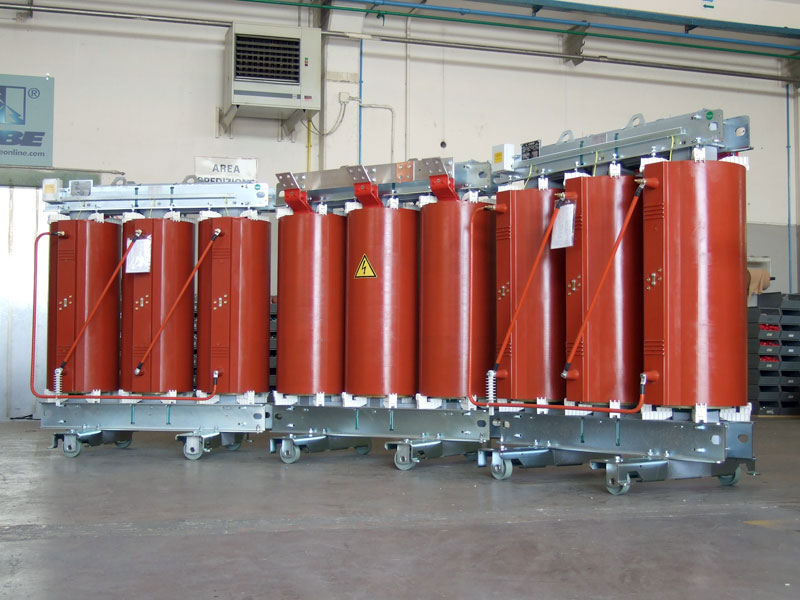

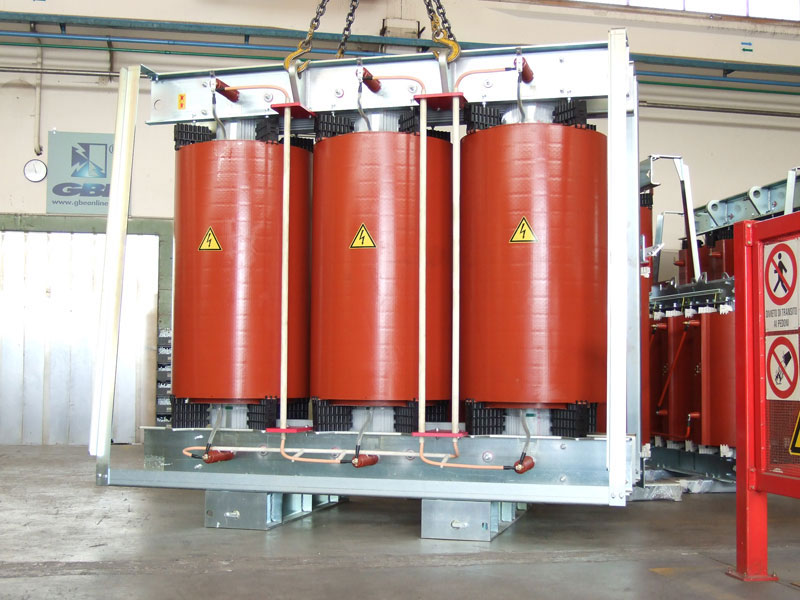

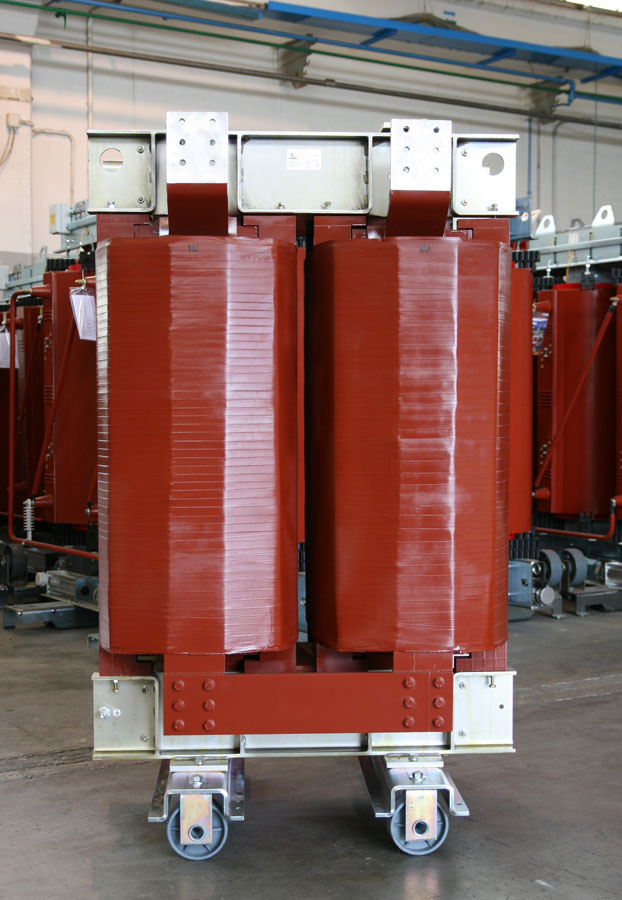

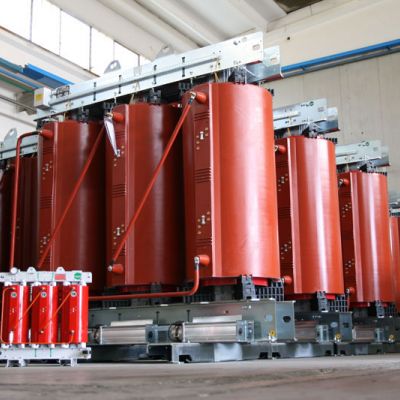

Μετασχηματιστές ρητίνης Μ.Τ.

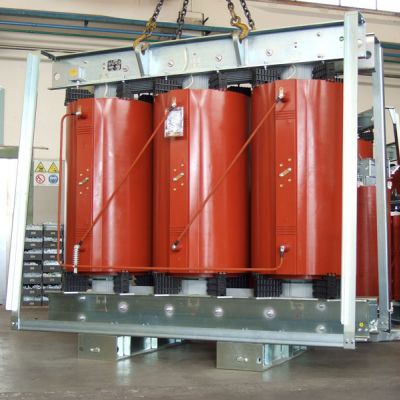

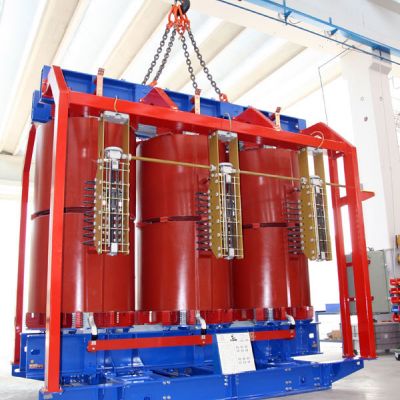

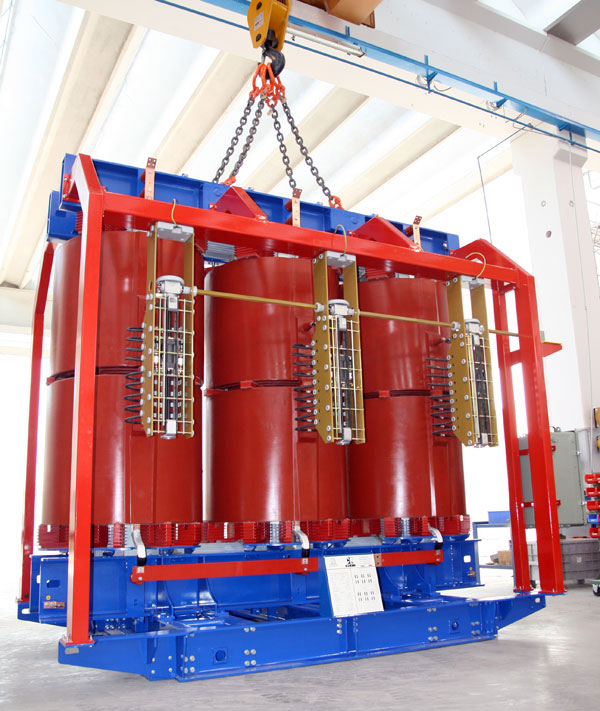

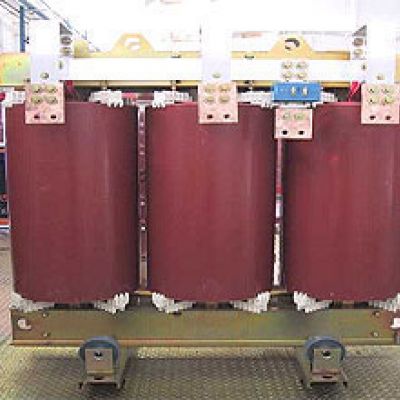

Η εταιρεία μας είναι αντιπρόσωπος του ιταλικού εργοστασίου NEWTON και προσφέρει μετασχηματιστές (Μ/Σ) ρητίνης, ονομαστικής ισχύος από 50 kVA – 3150 kVA, οι οποίοι έχουν τα παρακάτω χαρακτηριστικά:
|
Ονομαστική τάση πρωτεύοντο |
KV |
20 |
|
Ονομαστική τάση δευτερεύοντος |
V |
400 |
|
Ρύθμιση τάσεως (χωρίς φορτίο) |
% |
±2x2,5 |
|
Συχνότητα |
Ηz |
50 |
|
Συνδεσμολογία |
Dyn |
11 ή 5 |
|
Στάθμη μονώσεως πρωτεύοντος |
KV |
24 |
|
Στάθμη μονώσεως δευτερεύοντος |
KV |
1,1 |
|
Υλικό τυλιγμάτων πρωτεύοντος |
AL |
Αλουμίνιο (ενσωματωμένο σε ρητίνη) |
|
Υλικό τυλιγμάτων δευτερεύοντος |
AL |
Αλουμίνιο (ενσωματωμένο σε ρητίνη) |
|
Τρόπος ψύξεως |
Με φυσική κυκλοφορία αέρα |
|
|
Κλάση μονώσεως πρωτεύοντος/Ανύψωση θερμοκρασίας |
°C |
F/80° |
|
Κλάση μονώσεως δευτερεύοντος /Ανύψωση θερμοκρασίας |
°C |
F/100° - 155 °C μεγίστη |
|
Θερμοκρασία περιβάλλοντος (μεγίστη) |
°C |
40° |
|
Απώλειες κενής λειτουργίας |
W |
ανάλογα με την ισχύ του Μ/Σ |
|
Απώλειες φορτίου |
W |
ανάλογα με την ισχύ του Μ/Σ |
|
Ρεύμα κενής λειτουργίας |
% |
ανάλογα με την ισχύ του Μ/Σ |
|
Ονομαστική τάση βραχυκυκλώσεως |
% |
6 ή 8 |
|
Στάθμη θορύβου |
dB |
ανάλογα με την ισχύ του Μ/Σ |
|
Βαθμός απόδοσης για 100% φορτίο συνφ 1 |
% |
ανάλογα με την ισχύ του Μ/Σ |
|
Βαθμός απόδοσης για 100% φορτίο συνφ 0,9 |
% |
ανάλογα με την ισχύ του Μ/Σ |
|
Διαστάσεις |
mm |
ανάλογα με την ισχύ του Μ/Σ |
|
Ολικό βάρος |
kg |
ανάλογα με την ισχύ του Μ/Σ |
Οι προσφερόμενοι Μ/Σ ρητίνης είναι επίσης εξοπλισμένοι με:

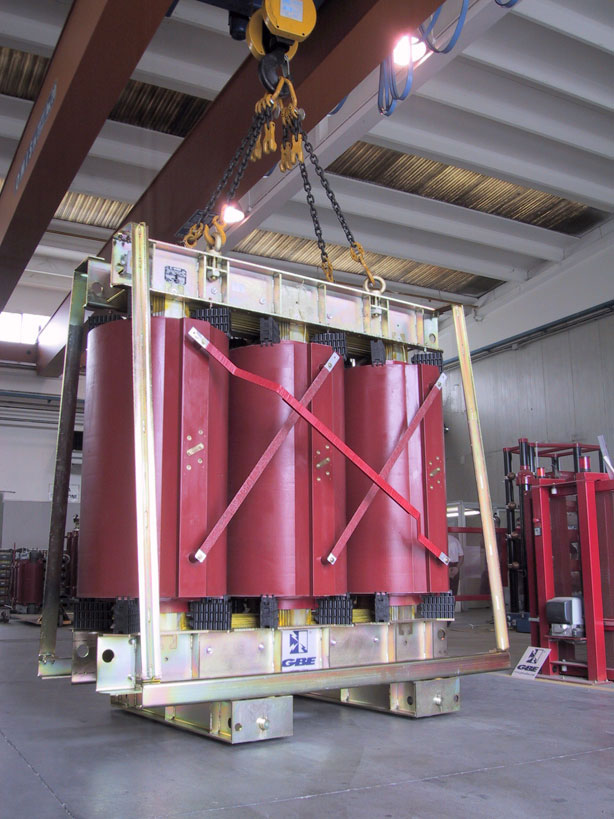

- Κρίκους ανυψώσεως
- Κρίκους έλξεως
- Τρεις ακροδέκτες μέσης τάσεως
- Τέσσερις ακροδέκτες χαμηλής τάσεως
- Έναν μεταγωγέα για τη ρύθμιση της μέσης τάσεως κατά βήματα ±2x2,5%
- Μία πινακίδα με τα χαρακτηριστικά στοιχεία του Μ/Σ
- Τέσσερις μεταλλικούς τροχούς δύο κατευθύνσεων
- Τρία θερμοστοιχεία PT 100 (ένα ανά φάση)
- Ένα κανάλι καλωδίωσης και κλεμοκιβώτιο σύνδεσης αισθητήρων για τον έλεγχο της θερμοκρασίας κάθε φάσεως
- Μία ηλεκτρονική πλακέτα δύο επαφών με οθόνη για την προστασία των τυλιγμάτων του Μ/Σ από υπερθέρμανση
- Κάθε Μ/Σ συνοδεύεται με πιστοποιητικό δοκιμών σειράς, στις οποίες υποβάλλονται όλοι οι Μ/Σ στο εργαστήριο δοκιμών υψηλής τάσεως του εργοστασίου.
Οι Μ/Σ ρητίνης του εργοστασίου ΝΕWΤΟΝ κατασκευάζονται σύμφωνα με τους κανονισμούς IEC76-726, VDE0532, DIN42523.
Εναλλακτικά προσφέρονται Μ/Σ Ρητίνης με:
- Διπλή τάση πρωτεύοντος 15/20 KV με την βοήθεια μεταγωγικού διακόπτη.

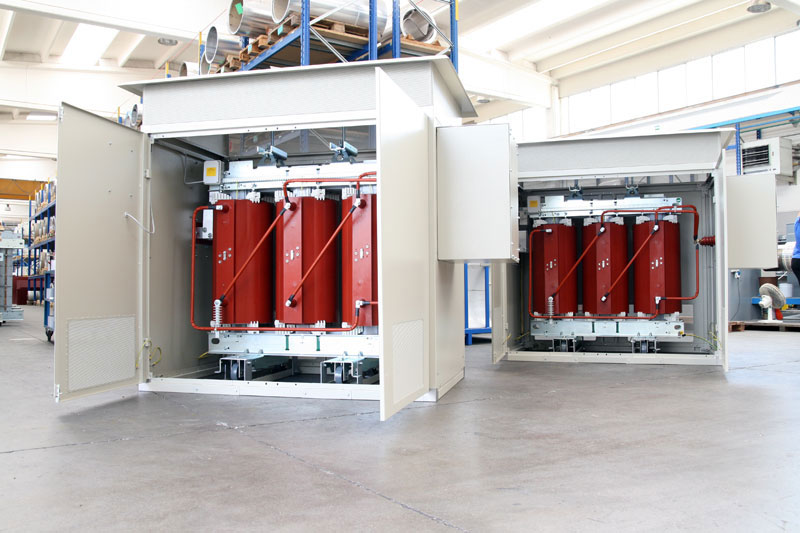

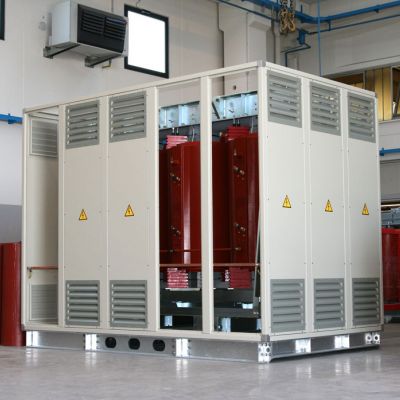

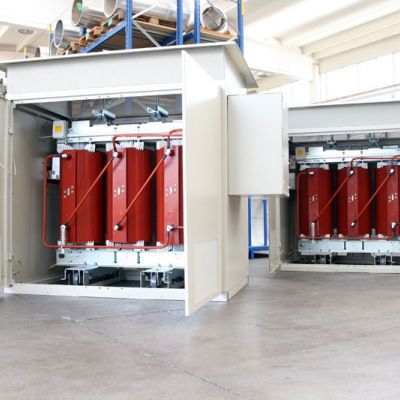

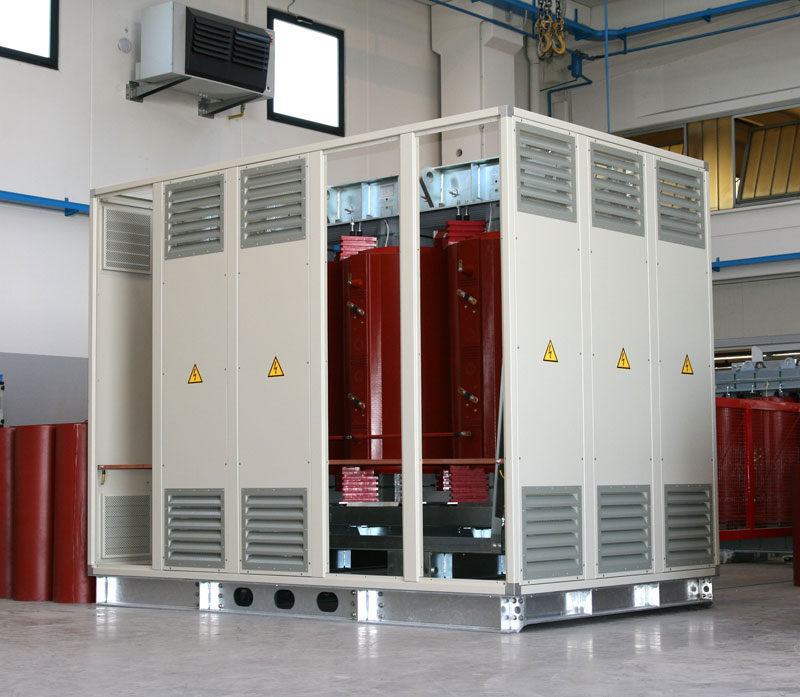

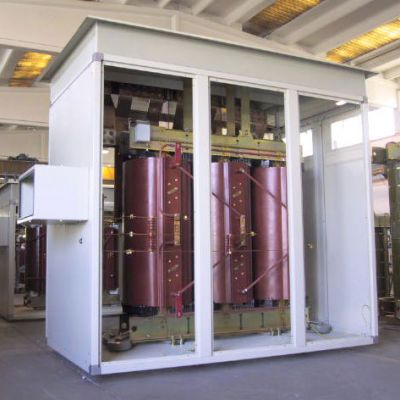

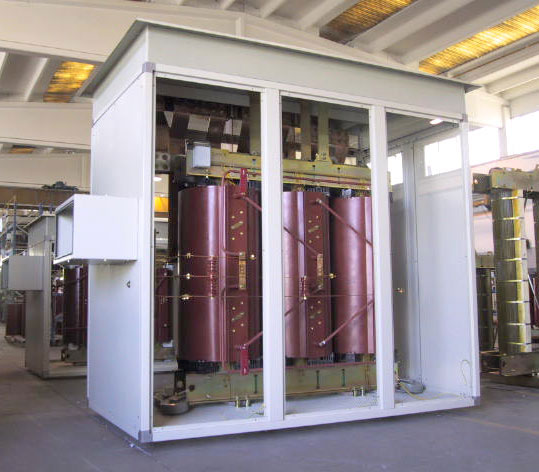

- Μεταλλικό κάλυμμα προστασίας ΙP 20 /IP31.
- Ανεμιστήρες ψύξης των Μ/Σ Ρητίνης, για αύξηση της ισχύος των μέχρι 30% .
- Ηλεκτρονική πλακέτα Τ 154 για προστασία των Μ/Σ από υπερθέρμανση.
Το εργοστάσιο NEWTON είναι πιστοποιημένο με ISO 9001:2008 για Μ/Σ ρητίνης.
